Описание

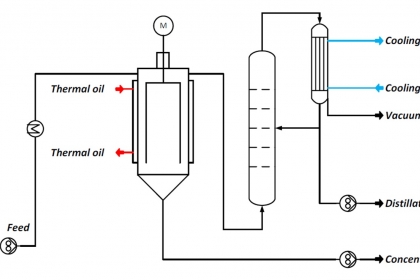

·         Тонкопленочные испарители
Система тонкопленочного испарителя позволяет бережно разделять жидкие смеси средней и более высокой вязкости.

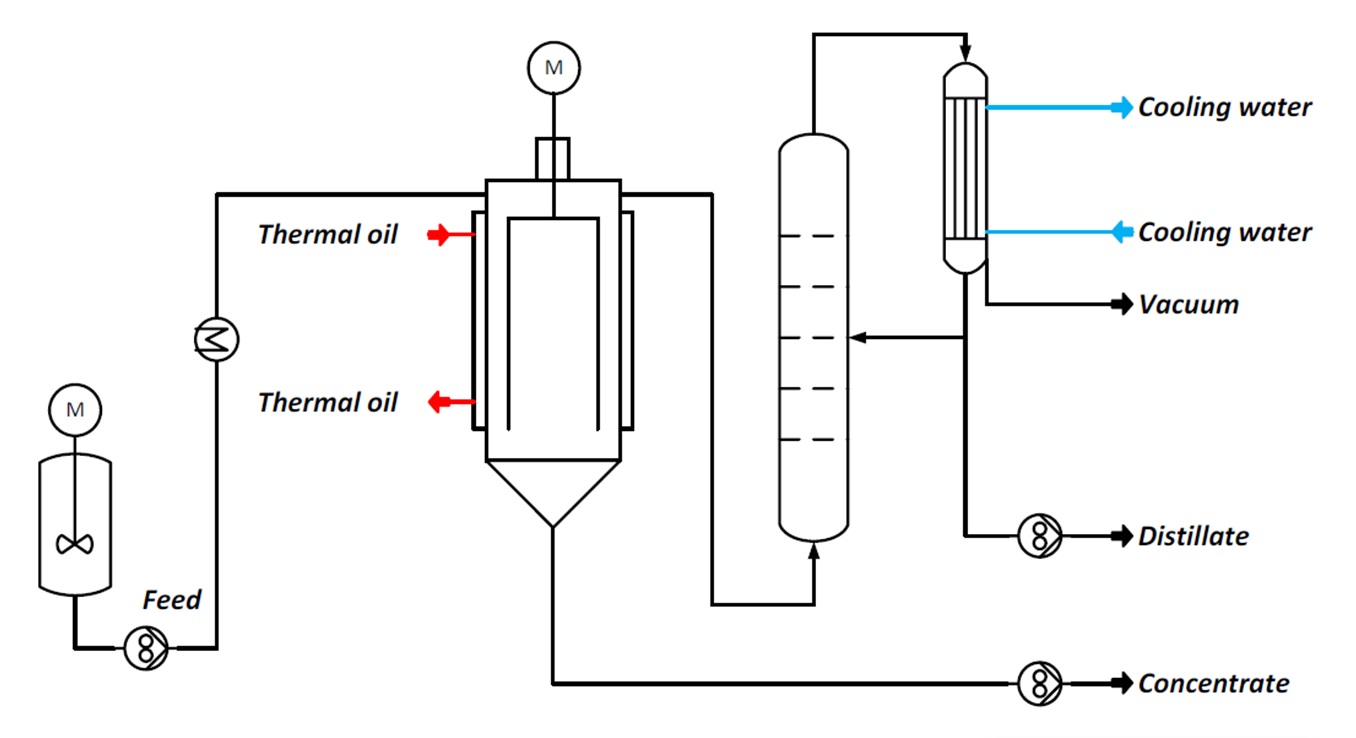

Исходный раствор подается в верхнюю часть тонкопленочного испарителя, а лопасти ротора равномерно распределяет жидкость по поверхности нагрева в виде тонкой пленки одинаковой толщины. Этим обеспечивается высокоэффективная теплопередача с одновременным постоянным возобновлением пленки подаваемого материала, что способствует равномерному нагреванию и короткому времени нахождения материала в зоне нагрева.

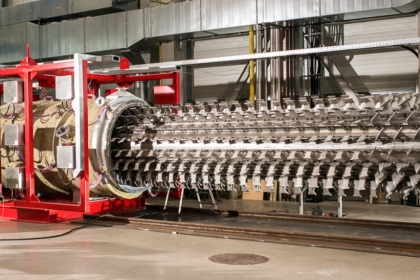

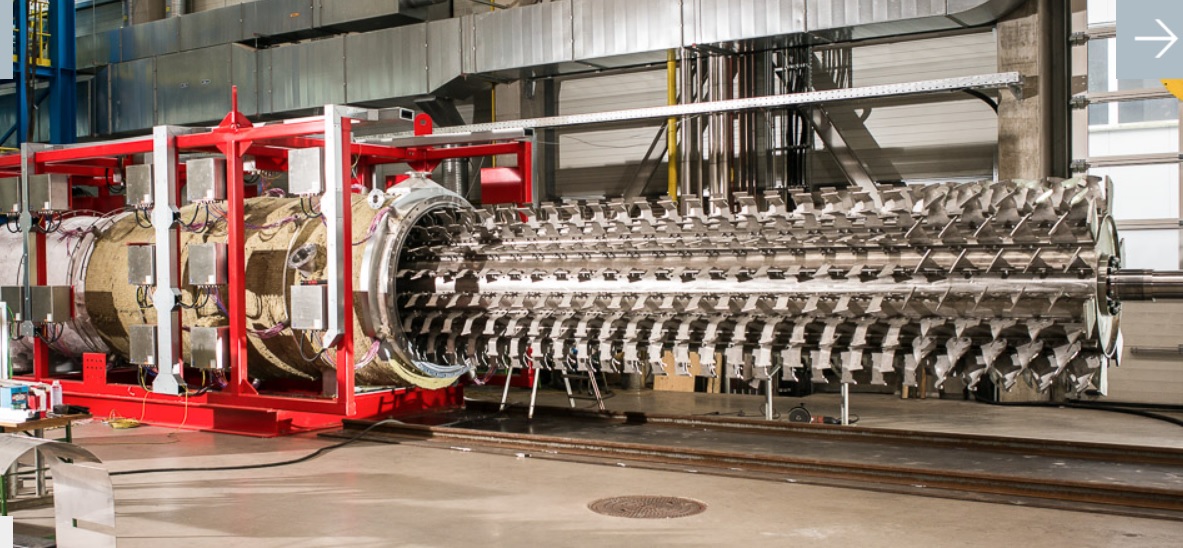

Различные системы ротора / лопастей позволяют подобрать идеально подходящее для продукта сочетание для достижения турбулентного потока во всей жидкой пленке.
Получающиеся пары попадают в конденсатор и осаждаются там. Качество продукта может быть дополнительно увеличено посредством насадочной колонны. Боковые вентиляционные отверстия позволяют использовать испаритель как отдельно, так и в качестве ректификационной колонны.


·         Испаритель со встроенным конденсатором

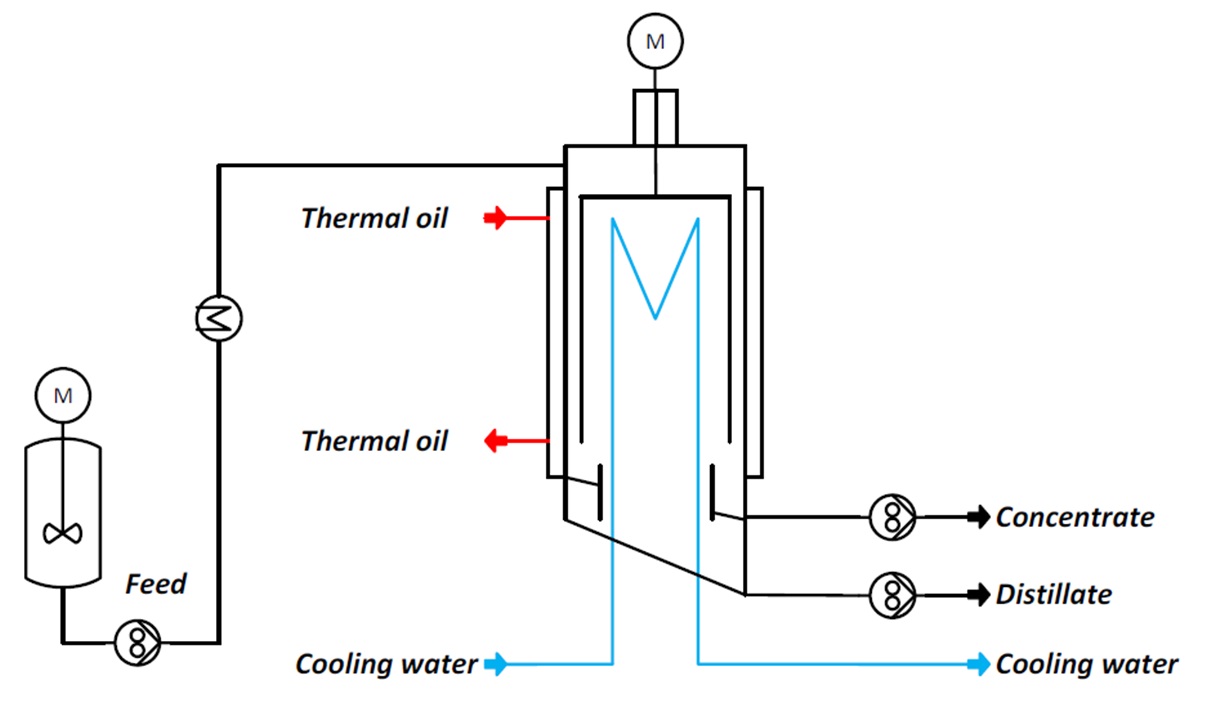

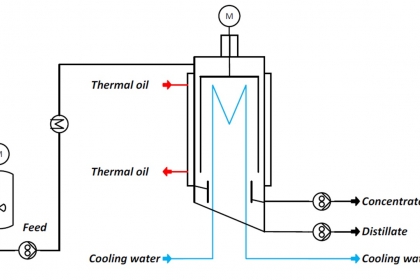

Испаритель со встроенным конденсатором отличается от тонкопленочного испарителя в основном тем, что в его камере находится встроенный внутренний конденсатор.
При установке конденсатора в испаритель потеря давления между нагревающей и конденсирующей поверхностями уменьшается до нескольких Па, так как расстояние между этими поверхностями становится крайне малым, при этом поддерживается высокий процент выпаривания.
Рабочее давление может быть снижено до 0,005 мбар (0,5 Па), что приводит к значительному снижению температуры кипения жидкости.
Выпаривание посредством испарителя со встроенным конденсатором - это процесс термического разделения для особо чувствительных к температуре продуктов. Короткое время пребывания в испарителе и низкая температура продукта минимизируют тепловую нагрузку на продукт.

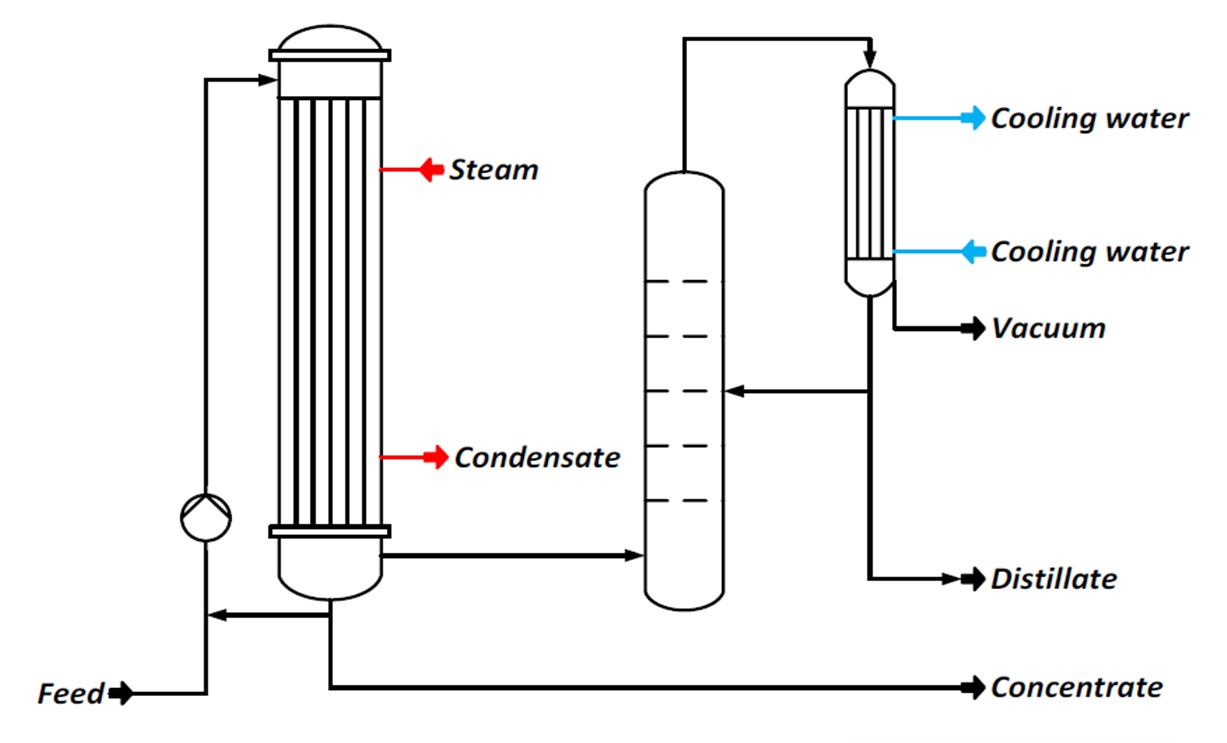

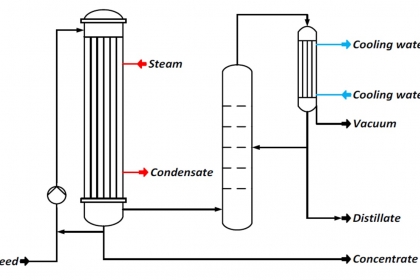

·         Испаритель с падающей пленкой
Испарители с падающей пленкой обеспечивают высокую скорость теплопередачи при низких температурах. Они идеально подходят для концентрации жидкостей с низкой и средней вязкостью. Короткое время пребывания в испарителе и низкие температуры продукта гарантируют бережную обработку исходного раствора.
Исходный раствор подается и распределяется по верхней части испарителя. Под действием гравитации тонкая жидкая пленка течет по внутренней стороне труб/ пластиндо нижней части установки. Необходимая для испарения энергия подводится с помощью термального масла или нагретого посредством жидкости пара. Благодаря нагреву часть жидкости испаряется и в виде пара попадает в испаритель. Чтобы еще больше повысить чистоту продукта, полученные пары можно дополнительно пропускать через ректификационную колонну. Затем конденсат пара собирается в резервуаре для дистиллята, а концентрат извлекается со дна испарителя с падающей пленкой.
